Caradon Hill

31. Juli 202431. Juli 2024 Arne Wiechern Schreib einen Kommentar

(Arqiva) – 31.07.2024: Die Sendeanlage befindet sich im Bodmin Moor etwa 6,4 km nördlich der Kleinstadt Liskeard. Der Antennenträger ist ein 237,7 m hoher, abgespannter Stahlgittermast. Durch die Höhe des Berges befinden sich die Sendeantennen bis zu 603 m oberhalb des Meeresspiegels – mit entsprechender Reichweite der abgestrahlten Signale. Die Anlage wurde 1961 in Betrieb genommen, um erstmalig ITV in Südwest-England auszustrahlen. Die Sendeanlage versorgt das zentrale Cornwall von Truro und Falmouth im Westen bis Bude und Plymouth im Osten. Die Signale erreichen ebenso das nördliche und westliche Devon.

Im FM-Bereich spielt der Standort eine untergeordnete Rolle. Abgestrahlt werden: BBC Radio Cornwall (95,2 MHz/4,3 kW), Greatest Hits Radio (102,2 MHz/2,5 kW) und Heart West (105,1 MHz/2,5 kW).

Im DAB-Modus werden folgende Multiplexe ausgestrahlt: SDL National (Kanal 11A/Sendeleistung unklar), Cornwall (Kanal 11B/5 kW), D1 National (Kanal 11D/2 kW) und BBC National DAB (Kanal 12B/2,5 kW).

Fernsehausstrahlungen erfolgen im DVB-T- bzw. DVB-T2-Modus mit folgenden Bouquets: SDN (Kanal 21+/50 kW), BBC B im DVB-T2-Modus (Kanal 22+/100 kW), Arqiva A (Kanal 24-/50 kW), Digital 3&4 (Kanal 25+/100 kW), Arqiva B (Kanal 27-/50 kW) und BBC A (Kanal 28+/100 kW).

<span data-mce-type="bookmark" style="display: inline-block; width: 0px; overflow: hidden; line-height: 0;" class="mce_SELRES_start"></span>
Größere Karte anzeigen

Sonnwendstein

27. Februar 202327. Februar 2023 Arne Wiechern Schreib einen Kommentar

(ORS) – 27.02.2023: Die 1957 errichtete Sendeanlage auf dem Sonnwendstein befindet sich in einer Höhenlage von 1.500 m. Der Sendemast hat eine Höhe von 100 m. Ausgestrahlt werden auf UKW: Hitradio Ö3 (88,2 MHz/9 kW), Ö1 (90,3 MHz/9 kW), FM4 (92,4 MHz/9 kW), Radio Niederösterreich (95,8 MHz/9 kW) und kronehit (102,9 MHz/8 kW), wobei kronehit nicht die ORS-Sendeanlage nutzt sondern den benachbarten Mast der Telekom Austria. Seit dem 28. Mai 2019 kommt folgender DAB+-Mux hinzu: DAB+ Austria (Kanal 5D/5,6 kW). Für die Fernsehversorgung werden drei DVB-T2-Multiplexe ausgestrahlt: ORS MUX B (Kanal 34/14 kW), ORS MUX D (Kanal 36/14 kW), ORS MUX A Steiermark/Burgenland (Kanal 41/14 kW) und ORS MUX A Burgenland/Niederösterreich (Kanal 52/18 kW).

Größere Karte anzeigen

Wien/Kahlenberg

27. Februar 202327. Februar 2023 Arne Wiechern Schreib einen Kommentar

(ORS) – 27.02.2023: Der Wiener Grundnetzsender befindet sich in einer Höhenlage von 484 m. Der Mast wurde im Jahr 1974 erbaut und hat eine Gesamthöhe von 165 m – Betriebsräume befinden sich in einer Höhe von 26 m und 70 m. Im UKW-Bereich sind heute folgende Programm auf Sendung: Ö1 (92,0 MHz/100 kW), Radio Wien (89,9 MHz/100 kW), Radio Niederösterreich (97,9 MHz/100 kW), Radio Burgenland (94,7 MHz/3 kW), Hitradio Ö3 (99,9 MHz/100 kW), FM4 (103,8 MHz/100 kW), kronehit (105,8 MHz/100 kW) und Radio Austria (102,5 MHz/10 kW). Seit dem 28. Mai 2019 ist zudem ein DAB+-Mux auf Sendung: DAB+ Austria (Kanal 5D/11 kW). Fernsehsignale werden im DVB-T2-Modus ausgestrahlt: MUX A (Kanal 24/80 kW), MUX B (Kanal 34/80 kW), MUX C (Kanal 41/5 kW), MUX D (Kanal 36/63 kW), MUX E (Kanal 60/63 kW) und MUX F (Kanal 53/63 kW).

&amp;lt;span data-mce-type=“bookmark“ style=“display: inline-block; width: 0px; overflow: hidden; line-height: 0;“ class=“mce_SELRES_start“&amp;gt;&amp;lt;/span&amp;gt;
Größere Karte anzeigen

Göttingen-Hetjershausen

5. Januar 202313. Januar 2023 Arne Wiechern Schreib einen Kommentar

(NDR) – 05.01.2023: Die Sendeanlage westlich der Stadt Göttingen diente zunächst als analoger Fernseh-Füllsender für die ARD (Kanal 9/0,06 kW). Vom 29. Mai 2006 bis zum Jahr 2010 war die Anlage inaktiv – anschließend wurde sie zur Verbesserung der DVB-T-Versorgung wieder in Betrieb genommen. Seit dem 8. November 2017 wird im DVB-T2-Standard gesendet. Ausgestrahlt werden folgende Bouquets: ARD Digital (Kanal 23/25 kW) und ARD regional (Kanal 40/32 kW).

&lt;span data-mce-type=“bookmark“ style=“display: inline-block; width: 0px; overflow: hidden; line-height: 0;“ class=“mce_SELRES_start“&gt;&lt;/span&gt;
Größere Karte anzeigen

Trier/Petrisberg

25. März 202125. März 2021 Arne Wiechern Schreib einen Kommentar

(DFMG) – 25.03.2021: Antennenträger auf dem Trierer Petrisberg ist ein 132 m hoher Stahlbetonturm – ausgestrahlt werden sowohl Hörfunkprogramme im UKW- und DAB+-Modus wie auch Fernsehprogramme auf DVB-T2. Die UKW-Sender haben eine eher schwache Sendeleistung: Cityradio Trier (88,4 MHz/0,3 kW), DLF Kultur (94,3 MHz/0,2 kW), RPR.1 Trier (102,9 MHz/0,1 kW), Rockland Radio (105,8 MHz/0,1 kW) und big FM (106,4 MHz/0,1 kW). Leistungsstärker sind die DAB+-Ausstrahlungen: DR Deutschland (Kanal 5C/2,5 kW) und Antenne DE (Kanal 9B/2,5 kW). Der DAB+-Multiplex des SWR wird vom Sender Trier/Markusberg ausgestrahlt.

Folgende DVB-T2-Multiplexe sind auf Sendung: SWR1 HD (Kanal 48/10 kW), SWR2 HD (Kanal 46/10 kW), ZDF HD (Kanal 37/10 kW), freenet1-rhn (Kanal 35/10 kW), freenet2-rlphes (Kanal 44/10 kW) und freenet 3 (Kanal 40/10 kW).

Mulhouse/Belvédère

25. März 202125. März 2021 Arne Wiechern Schreib einen Kommentar

25.03.2021: Der 194 m hohe Sendeturm auf dem Berg Belvédère südöstlich der Stadt Mulhouse wurde im Jahr 1997 errichtet. Die Struktur ist nach dem Eiffelturm in Paris das zweithöchste, nicht abgespannte Bauwerk in Frankreich. An diesem Standort befand sich bereits seit 1950 eine Sendeanlage, die zunächst 165, später 187 m hoch war. Der aktuelle Turm sollte sogar auf bis zu 250 m erhöht werden. Der Plan scheiterte jedoch an Einsprüchen der Anwohner. Ausgestrahlt werden insgesamt 18 Hörfunkprogramme auf UKW mit einem Leistungsspektrum zwischen 1 und 100 kW, wobei nur die Programme France Culture (88,6 MHz), France Musique (91,6 MHz), France Inter (95,7 MHz), France Bleu Alsace (102,6 MHz) und France Info (105,5 MHz) mit der maximalen Leistung ausgestrahlt werden. Im TV-Bereich kommen sechs Multiplexe im DVB-T-Modus hinzu, die über eine Leistung von 100 kW verfügen. Frühere Ausstrahlungen in analogem SECAM hatten eine Sendeleistung von bis zu 780 kW.

&lt;span data-mce-type=“bookmark“ style=“display: inline-block; width: 0px; overflow: hidden; line-height: 0;“ class=“mce_SELRES_start“&gt;&lt;/span&gt;
Größere Karte anzeigen

Eifel (Daun/Scharteberg)

3. August 20203. August 2020 Arne Wiechern Schreib einen Kommentar

(SWR) – 03.08.2020: Der Sender Eifel auf dem Scharteberg nordwestlich der Stadt Daun ist mit seinem 302 m hohen Mast das höchste Bauwerk in Rheinland-Pfalz. Zum Einsatz kommt ein 1985 errichteter, abgespannter Stahlfachwerkmast, der einen älteren, 160 m hohen, ebenfalls abgespannten Mast ersetzt hat. Wegen Empfangsproblemen in abgeschatteten Tälern hatte sich der damalige SWF entschieden, den Neubau deutlich höher auszuführen. Auf UKW werden folgende Programme ausgestrahlt: SWR1 RP (91,1 MHz/8 kW), SWR3 (98,5 MHz/8 kW), SWR4 RP (93,6 MHz/8 kW), RPR.1 (102,1 MHz/20 kW) und bigFM (106,6 MHz/9,5 kW). Im DAB+-Modus senden folgende Multiplexe: DR Deutschland (Kanal 5C/4 kW, 5 kW wären zulässig) und Digital Radio Südwest mit SWR- und privaten Programmen (Kanal 11A/4 kW). Im Fernsehbereich werden im DVB-T2-Modus folgende Bouquets ausgestrahlt: ARD digital (Kanal 48/50 kW), ARD regional (Kanal 46/50 kW) und ZDFmobil (Kanal 37/50 kW). Bis zum 28. November 2018 erfolgte die Ausstrahlung noch im DVB-T-Modus: ARD digital (Kanal 46/50 kW), ARD regional (Kanal 48/50 kW) und ZDFmobil (Kanal 30/50 kW). Bis zum 12. November 2008 wurde lediglich ein Fernsehprogramm in analogem PAL ausgestrahlt: Das Erste (Kanal 23/20 kW).

Haardtkopf

3. August 20203. August 2020 Arne Wiechern Ein Kommentar

(SWR) – 03.08.2020: Auf dem 658 m hohen Berg Haardtkopf im Hunsrück befindet sich etwa 500 m südwestlich des Gipfels seit 1952 eine Sendeanlage des SWR. Zunächst wurde ein abgespannter Fachwerkmast verwendet, der als Besonderheit einen zusätzlich an der obersten Plattform abgespannten Glasfaser-Zylinder für die TV-Antenne trug. In den Jahren 2018 bis 2019 wurde unmittelbar neben diesem Mast ein neuer, 136 m hoher Stahlfachwerktum errichtet. Da der Standort seit dem 28. November 2018 nicht mehr für die Ausstrahlung von Fernsehprogrammen genutzt wird, kommt der neue Mast ohne TV-Antennen aus. Ausgestrahlt werden heute: SWR1 RP (97,7 MHz/50 kW), SWR2 (93,0 MHz/50 kW), SWR3 (90,0 MHz/50 kW), SWR4 RP (107,1 MHz/50 kW) und RPR.1 (100,1 MHz/50 kW). Im DAB+-Modus wird das Multiplex der Digital Radio Südwest, das sowohl SWR- wie auch private Programme enthält, ausgestrahlt (Kanal 11A/10 kW). Bis zur Abschaltung im November 2018 kamen folgende DVB-T-Bouquets zur Ausstrahlung: ARD Digital (Kanal 46/50 kW), ARD regional (Kanal 48/50 kW) und ZDFmobil (Kanal 30/50 kW). Bis zum 12. November 2008 sendeten in analogem PAL: Das Erste (Kanal 25/400 KW), ZDF (Kanal 35/400 kW) und SWR Fernsehen (Kanal 55/550 kW).

Größere Karte anzeigen

Pfänder

21. Juli 202021. Juli 2020 Arne Wiechern Schreib einen Kommentar

(ORS) – 21.07.2020: In einer Höhenlage von 1049 m befindet sich am Ostrand des Bodensees die Sendeanlage auf dem Pfänder. Der Antennenträger ist ein 95 m hoher Stahlfachmast, der in den Jahren 1955 bis 1957 errichtet wurde. An seiner Spitze befindet sich ein GFK-Zylinder, der im Jahr 2012 im Zuge eines Antennenumbaus ausgetauscht wurde. Der vorherige Zylinder war seit 1958 im Einsatz. Ausgestrahlt werden sowohl Hörfunk- wie auch Fernsehprogramme. Auf UKW senden: Hitradio Ö3 (89,6 MHz/50 kW), Ö1 (93,3 MHz/50 kW), Radio SRF 1 (96,3 MHz/2 kW), Radio SRF 2 (97,7 MHz/2 kW), Radio Vorarlberg (98,2 MHz/50 kW), FM4 (102,1 MHz/50 kW), Antenne Vorarlberg (106,5 MHz/50 kW) und Radio SRF 3 (107,5 MHz/2 kW). Im DAB+-Modus werden sowohl österreichische wie auch deutsche und Schweizer Programme ausgestrahlt: Österreichischer Bundesmux (Kanal 5B/10 kW), DR Deutschland (Kanal 5C/2 kW), SwissMediaCast D02 (Kanal 7D/10 kW), SWR BW S(Kanal 8A/10 kW), Bayern Digital Radio Allgäu (Kanal 8B/10 kW), SwissMediaCast D03 (Kanal 9B/7,9 kW), Bayern Digital Radio Obb/Schwaben (Kanal 10A/10 kW), Bayerischer Rundfunk (Kanal 11D/10 kW) und SRG SSR D01 (Kanal 12C/8,3 kW). Im Fernsehbereich kommen acht DVB-T- und DVB-T2-Multiplexe hinzu: SimpliTV Mux B (Kanal 21/71 kW), ORS Mux A (Kanal 24/71 kW), SimpliTV Mux D (Kanal 31/70 kW), SimpliTV Mux F (Kanal 42/70 kW), ARD Digital (Kanal 45/10 kW), ARD regional Südbayern (Kanal 46/10 kW), SimpliTV Mux C (Kanal 55/60 kW) und SimpliTV Mux E (Kanal 59/70 kW).

Größere Karte anzeigen

Ulm-Ermingen

17. Mai 202017. Mai 2020 Arne Wiechern Schreib einen Kommentar

(DFMG) – 18.05.2020: Die damalige Deutsche Bundespost errichtete den Sendeturm nördlich der zu Ulm gehörenden Ortschaft Ermingen in den Jahren 1963/64. Bei der Anlage handelt es sich um einen sogenannten Typenturm D, von dem deutschlandweit nur fünf Exemplare gebaut wurden. Die gesamte Anlage hat eine Höhe von 154,6 m, wovon etwa 110 m auf den Betonschaft entfallen, 29,9 m auf einen Stahlrohraufsatz und 15,3 m auf den GFK-Zylinder an der Spitze, in dem sich die Antennen für das digitale Fernsehen befinden. Am 27. November 2007 endete die analoge Übertragung von TV-Signalen. Bis dahin waren auf Sendung: ZDF (Kanal 33/380 kW), Sat.1 (Kanal 36/3,3 kW), RTL (Kanal 39/3,3 kW), DSF (Kanal 48/5 kW), Pro Sieben (Kanal 51/1 kW) und SWR Fernsehen (Kanal 54/330 kW). Anschließend wurden drei digitale DVB-T-Multiplexe übertragen: ARD digital (Kanal 43/50 kW), ARD regional (Kanal 40/50 kW) und ZDF mobil (Kanal 22/50 kW). Mit dem Wechsel zu DVB-T2 im Jahr 2018 erhöhte sich die Anzahl der ausgestrahlten Multiplexe sprunghaft: SWR1 HD (Kanal 43/50 kW), SWR2 HD (Kanal 47/ 50 kW), ZDF HD (Kanal 37/ 50 kW), freenet1 (Kanal 33/50 kW), freenet2-bay (Kanal 39/50 kW) und freenet3 (Kanal 36/50 kW). Im Hörfunk-Bereich werden folgende UKW-Programme ausgestrahlt: Deutschlandfunk Kultur (91,5 MHz/1 kW), bigFM (99,7 MHz/1 kW), Radio 7 (101,8 MHz/10 kW), Radio free fm (102,6 MHz/1 kW), Deutschlandfunk (103,5 MHz/0,5 kW) und Donau3FM (105,9 MHz/5 kW).

Größere Karte anzeigen

Ravensburg/Höchsten

17. Mai 202017. Mai 2020 Arne Wiechern Schreib einen Kommentar

(DFMG) – 17.10.2020: Der 172 m hohe Stahlrohrmast wurde im Jahr 1969 nahe des Berggipfels Höchsten in 825 m ü.NN. errichtet. Nach dem Abriss des Hauptmastes des Anlage Bodenseesender ist er das höchste Bauwerk im Landkreis Sigmaringen. Wenige Meter nordöstlich des Stahlrohrmasts befindet sich noch ein niedrigerer Stahlfachwerkmast, der ebenfalls auf den Bildern zu sehen ist. Er diente ab 1961 zunächst zur Ausstrahlung des ZDF, bevor auch dessen Sendeanlage auf den Stahlrohrmast umzog. Zunächst wurden viele Jahre das ZDF (Kanal 37/270 kW) und das SWR Fernsehen bzw. dessen Vorläufer (Kanal 40/290 kW) in analogem PAL ausgestrahlt. Vom 27. November 2007 nahm der Sender den DVB-T-Betrieb auf – am 24. Oktober 2018 wurden die Anlagen auf DVB-T2 umgeschaltet. Seitdem senden die Multiplexe ARD digital (Kanal 43/50 kW), ARD regional (Kanal 47/50 kW) und ZDF (Kanal 37/50 kW). Im Hörfunkbereich wird das DR Deutschland-Multiplex (Kanal 5C/10 kW) ausgestrahlt.

Größere Karte anzeigen

Waldenburg

12. Februar 201310. Juli 2020 Arne Wiechern 2 Kommentare

(SWR) – 10.07.2020: Inmitten der Stadt Waldenburg befand sich von 1959 bis 2009 ein zum Fernsehturm erweiterter Wasserturm, auf dessen Dach ein abgespannter Stahlgittermast aufgesetzt war. Diese Konstruktion hatte eine Gesamthöhe von 145 m, wurde im Jahr 2008 allerdings außer Betrieb genommen – der Stahlgittermast wurde demontiert. Das letzte Bild der Galerie zeigt die frühere Konstruktion. Abgelöst wurde die Sendeanlage durch einen neuen, 150 m hohen Stahlbetonturm mit Stahlgitteraufsatz, der auf dem etwa 3 km weiter östlich gelegenen Friedrichsberg außerhalb der Stadt Waldenburg errichtet wurde. Zugleich wurde der analoge Fernsehsender für „Das Erste“ (Kanal 9/100 kW) durch neue DVB-T-Sender abgelöst. Ausgestrahlt wurden zunächst Im DVB-T-Modus wurden zunächst ausgestrahlt: SWR-Bouquet 1 (Kanal 26/50 kW), SWR-Bouquet 2 (Kanal 50/50 kW) und ZDFmobil-Bouquet (Kanal 23/50 kW). Am 24. Oktober 2018 wurde in den DVB-T2-Modus gewechselt: ARD-SWR-Bouquet (Kanal 32/50 kW), SWR-BW-Bouquet (Kanal 28/50 kW) und ZDFmobil-Bouquet (Kanal 23/50 kW).

Auf UKW senden aus 112 m Höhe folgende Hörfunkprogramme: SWR1 (98,8 MHz/100 kW), SWR2 (93,8 MHz/100 kW), SWR3 (96,5 MHz/100 kW) und SWR4 (106,6 MHz/50 kW).

Im DAB+-Modus ist das SWR BW N-Mux (Kanal 9D/10 kW, anfangs nur 0,75 kW) auf Sendung.

Größere Karte anzeigen

Baden-Baden/Fremersberg

8. Februar 201319. November 2020 Arne Wiechern Schreib einen Kommentar

(DFMG Deutsche Funkturm GmbH) – 09.05.2018: Das heutige Bauwerk ist der inzwischen dritte Turm auf dem Fremersberg. Die Vorgängerbauwerke stammen aus den Jahren 1883 und 1954. Anfang der 60er Jahre benötigte der damalige Südwestfunk einen Turm zur Weiterleitung von Richtfunkstrecken. Aus diesem Grund wurde das heutige Bauwerk im Jahr 1961 fertiggestellt. Bis zum 4. Dezember 2007 wurden in analogem PAL das ZDF auf Kanal 31 (220 kW) und SüdWest Baden-Württemberg auf Kanal 41 (150 kW) sowie zuletzt auch Sat.1 auf Kanal 49 (0,02 kW) und B.TV (Kanal 55/0,02 kW) ausgestrahlt.. Mit der Umstellung auf DVB-T gingen folgenden Bouquets in Betrieb: SWR-Bouquet 1 (Kanal 60/50 kW), SWR-Bouquet 2 (Kanal 29/50 kW) und das ZDFmobil-Bouquet (Kanal 33/50 kW). Seit dem 28. März 2017 senden insgesamt sechs DVB-T2-Bouquets mit einer Leistung von jeweils 50 kW: ARD regional (Kanal 28), Freenet TV 1 (Kanal 29), Freenet TV 2 (Kanal 35), ARD digital (Kanal 36), ZDF/Freenet 3 (Kanal 46), Freenet TV 4 (Kanal 49). Außerdem sind folgende Hörfunksender aktiv: DASDING (91,7 MHz/0,5 kW), big fm (103,8 MHz/2 kW) und Deutschlandfunk Kultur (107,9 MHz/0,1 kW). Im Digitalradio wird der DR-Deutschland-Multiplex auf Kanal 5C (3,2 kW) ausgestrahlt. Update 19.11.2020: Seit dem 5. Oktober 2020 wird außerdem der zweite nationale Bundesmux (Kanal 9B/3,2 kW) ausgestrahlt. Das letzte Bild der Galerie zeigt den Blick auf das Baden-Badener SWR-Gebäude.

Größere Karte anzeigen

Frankfurt am Main-Bockenheim („Europaturm“)

1. Februar 201316. Juli 2024 Arne Wiechern 2 Kommentare

(DFMG Deutsche Funkturm GmbH) – 31.01.2013: Die UKW-Antennen sind in 330 m Höhe montiert. Ausgestrahlt wird „Antenne Frankfurt“ (95,1 MHz/0,2 kW), „planet radio“ auf 100,2 MHz (1 kW), „Radio X“ auf 91,8 MHz (0,1 kW), „Radio BOB“ (101,4 MHz/0,2 kW) und „harmony.fm“ (105,4 MHz/0,25 kW). Außerdem war der Turm Standort für RTL (Kanal 28 mit 0,5 kW), RTL 2 (Kanal 41 mit 0,5 kW) und VOX (Kanal 40 mit 0,5 kW) in analogem PAL. Seit dem 4. Oktober 2004 senden im DVB-T-Modus im Gleichwellenbetrieb das hr-Bouquet 1 auf Kanal 37 (50 kW), das hr-Bouquet 2 auf Kanal 39 (20 kW) und das ZDF-Bouquet auf Kanal 22 (50 kW), das ProSiebenSat1-Bouquet auf Kanal 54 (50 kW), das RTL-Bouquet auf Kanal 34 (50 kW) und das gemischte Bouquet mit QVC, Tele 5 und rheinmaintv auf Kanal 52 (50 kW). Obwohl der Turm im Volksmund „Ginnheimer Spargel“ genannt wird, befindet er sich im benachbarten Stadtteil Bockenheim. 16.07.2024: Am 29. März 2017 startete der Regelbetrieb von DVB-T2 an diesem Standort. Die bisherigen DVB-T-Sender wurden daraufhin abgeschaltet. Abgestrahlt werden heute folgende Bouquets: ARD Digital (Kanal 42/50 kW), ARD Regional (Kanal 34/50 kW), ZDF mobil (Kanal 22/50 kW), Freenet 1 (Kanal 31/50 kW), Freenet 2 (Kanal 25/50 kW) und Freenet 3 (Kanal 47/50 kW). Im DAB+-Modus werden folgende Multiplexe ausgestrahlt: DR Deutschland (Kanal 5C/5 kW), Antenne Deutschland (Kanal 9B/5 kW), hr Radio (Kanal 7B/10 kW) und DR Hessen (Kanal 12C/ 5 kW). Auf UKW sendet harmony.fm inzwischen auf 97,6 MHz (0,1 kW).

Größere Karte anzeigen

Bielefeld/Hünenburg

28. Januar 201322. Oktober 2022 Arne Wiechern 4 Kommentare

(DFMG Deutsche Funkturm GmbH) – 28.01.2013: BFBS 1 sendet auf 103,0 MHz (70,8 kW) aus 157 m. Die Strahlungsrichtung ist 110 Grad. Außerdem wurden von hier bis zum Start von DVB-T RTL (Kanal 59/1 kW), SAT.1 (Kanal 38/126 Watt) und VOX (Kanal 36/500 Watt) ausgestrahlt. Bis zum 29. Mai 2006 sendeten noch das ZDF (Kanal 33/317 KW) und das WDR Fernsehen (Kanal 46/500 kW) analog. Seit diesem Datum dient der Turm als DVB-T-Standort: WDR-Bouquet 1 (Kanal 26/20 kW), WDR-Bouquet 2 OWL (Kanal 31/20 kW) und ZDFmobil-Bouquet (Kanal 33/20 kW). 21.12.2020: Am 26. April 2020 wurde der leistungsstarke BFBS-Sender abgeschaltet. Wie die Bilder von Thorsten Schulze zeigen, wurden die UKW-Sendeantennen nahe der Mastspitze im Laufe des Jahres 2020 entfernt. Der dadurch freigewordene Platz wurde genutzt, um neue DAB+-Sendeantennen zu installieren, die die bisherigen Antennen am Turmschaft ersetzen konnten. Im DAB+-Modus werden inzwischen drei Multiplexe ausgestrahlt: DR Deutschland (Kanal 5C/6,3 kW), Antenne DE (Kanal 5D/6,3 kW) und Radio für NRW (Kanal 11D/8 kW). am 25. April 2018 wurde die bisherigen DVB-T-Ausstrahlung auf DVB-T2 umgestellt. Auf Sendung sind: Freenet TV Mux 1 (Kanal 24/32 kW), WDR Mux 2 (Kanal 26/20 kW), Freenet TV Mux 2 (Kanal 27/32 kW), WDR Mux 1 (Kanal 31/20 kW), gemischter Mux ZDF/Freenet (Kanal 33/20 kW) und Freenet TV Mux 3 (Kanal 39/32 kW). Offen ist bislang die Frage, welches Programm künftig die derzeit ungenutzte UKW-Frequenz 103,0 MHz nutzt. Da die UKW-Antennen – wie oben beschrieben – demontiert worden sind, müsste hierfür eine komplette Neuinstallation erfolgen. Update vom 22.10.2022: Die Frequenz 103,0 MHz wird mit einer Leistung von 70 kW nun vom landesweiten Privatsender NRW1 genutzt. Hierfür wurden 16 neue UKW-Antennen (LogPer des Herstellers Kathrein) installiert, wie die Bilder aus dem Jahr 2022 zeigen. Die Daten zur DAB-Ausstrahlung haben sich geändert: Der DR Deutschland-Multiplex sendet auf Kanal 5C ebenso wie der Antenne DE-Mux auf Kanal 5D und der Radio für NRW-Mux auf Kanal 11D mit 10 kW. Neu hinzugekommen ist der Mux Mein NRW DAB+ auf Kanal 9D mit 10 kW.

Größere Karte anzeigen

Sibbesse/Griesberg

15. Januar 201321. März 2021 Arne Wiechern Schreib einen Kommentar

(DFMG Deutsche Funkturm GmbH) – 20.03.2021: Beim Fernmeldeturm Sibbesse nahe Bad Salzdetfurth handelt es sich um einen im Jahr 1973 erbauten Typenturm FMT 2. Er ist 128 m hoch und dient als Standort für zwei eher leistungsschwache UKW-Sender. Ausgestrahlt werden N-Joy (95,7 MHz/0,5 kW) und Radio 21 (105,8 MHz/1 kW). Hinzu kommen inzwischen drei DAB+-Multiplexe: DR Deutschland (Kanal 5C/2 kW), Antenne Deutschland (Kanal 5D/2 kW) und NDR Hannover (Kanal 7A/2 kW). Deutlich leistungsstärker sind die Fernsehausstrahlungen. Bis zum 29. März 2017 wurde vom FMT Sibbesse Fernsehen im DVB-T-Modus ausgestrahlt: NDR-Bouquet 1 (Kanal E08/10 kW), NDR-Bouquet 2 (Kanal 36/ 5 KW) und ZDF-Bouquet (Kanal 23/5 kW). Seitdem sind folgende DVB-T2-Multiplexe auf Sendung: ARD Digital (Kanal 23/40 kW), gemischter Multiplex von ZDF und Freenet (Kanal 36/40 kW) und ARD regional (Kanal 40/50 kW).

Größere Karte anzeigen

Uelzen/Sprakensehl (Behren-Bokel)

5. September 201231. Januar 2022 Arne Wiechern Schreib einen Kommentar

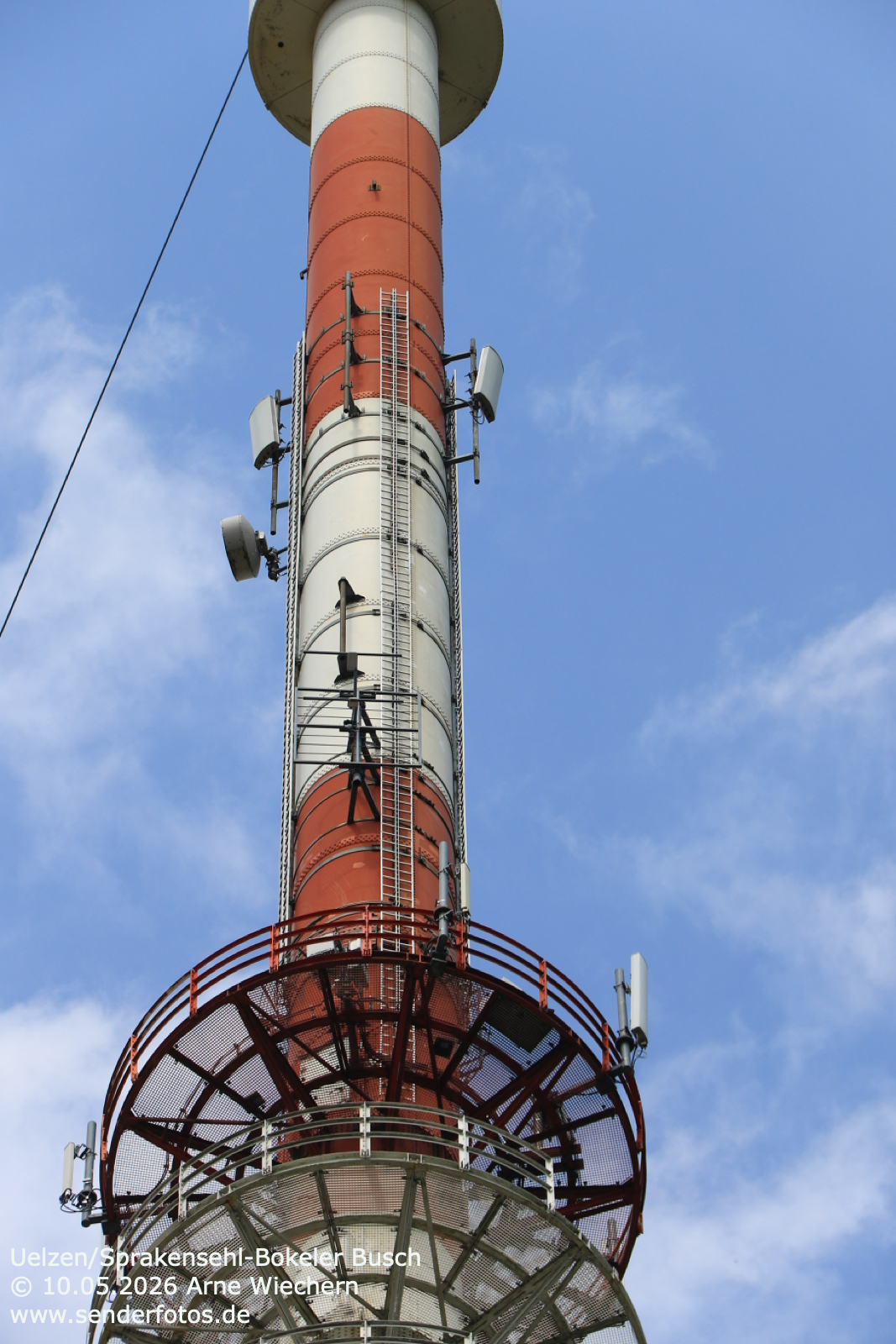

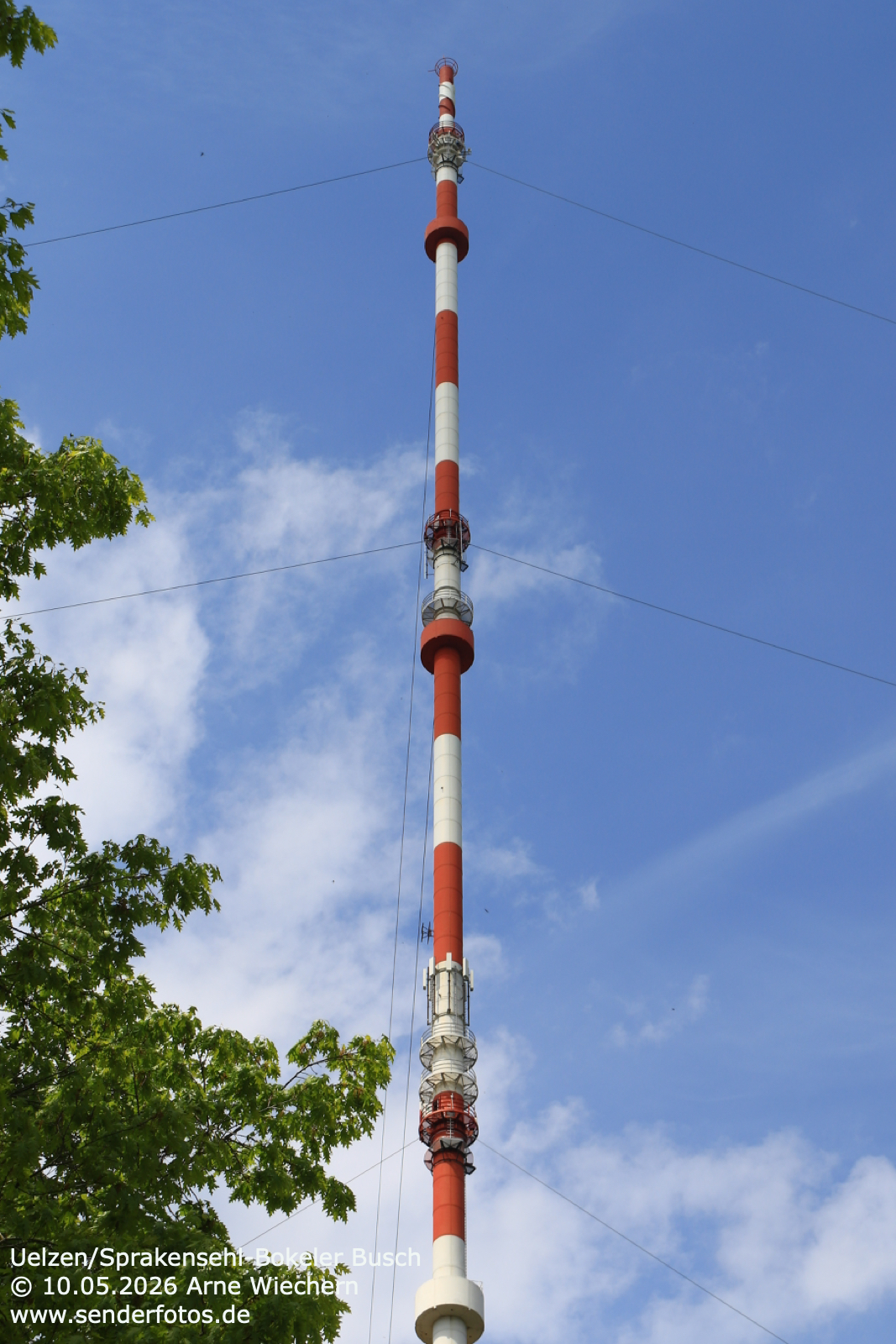

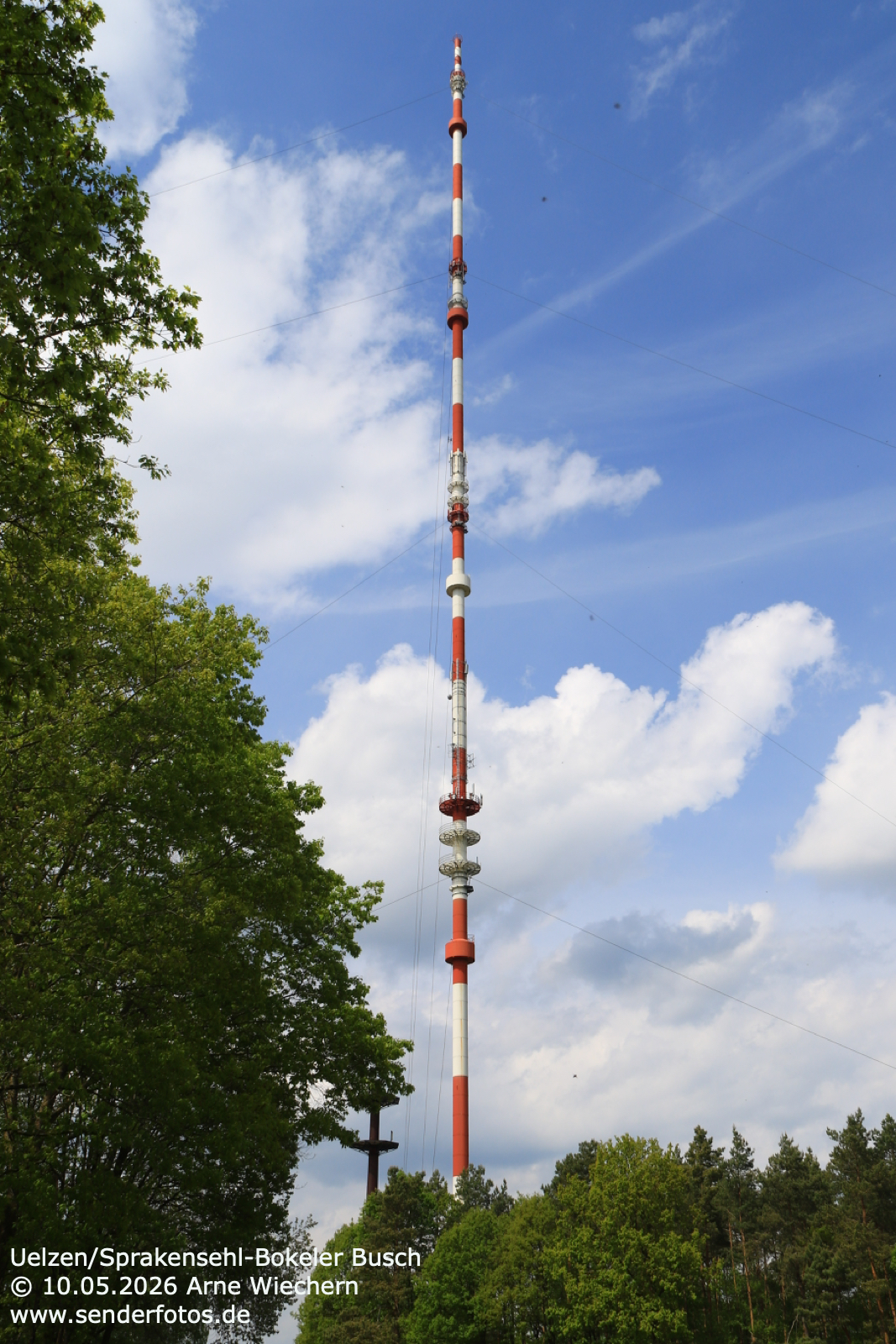

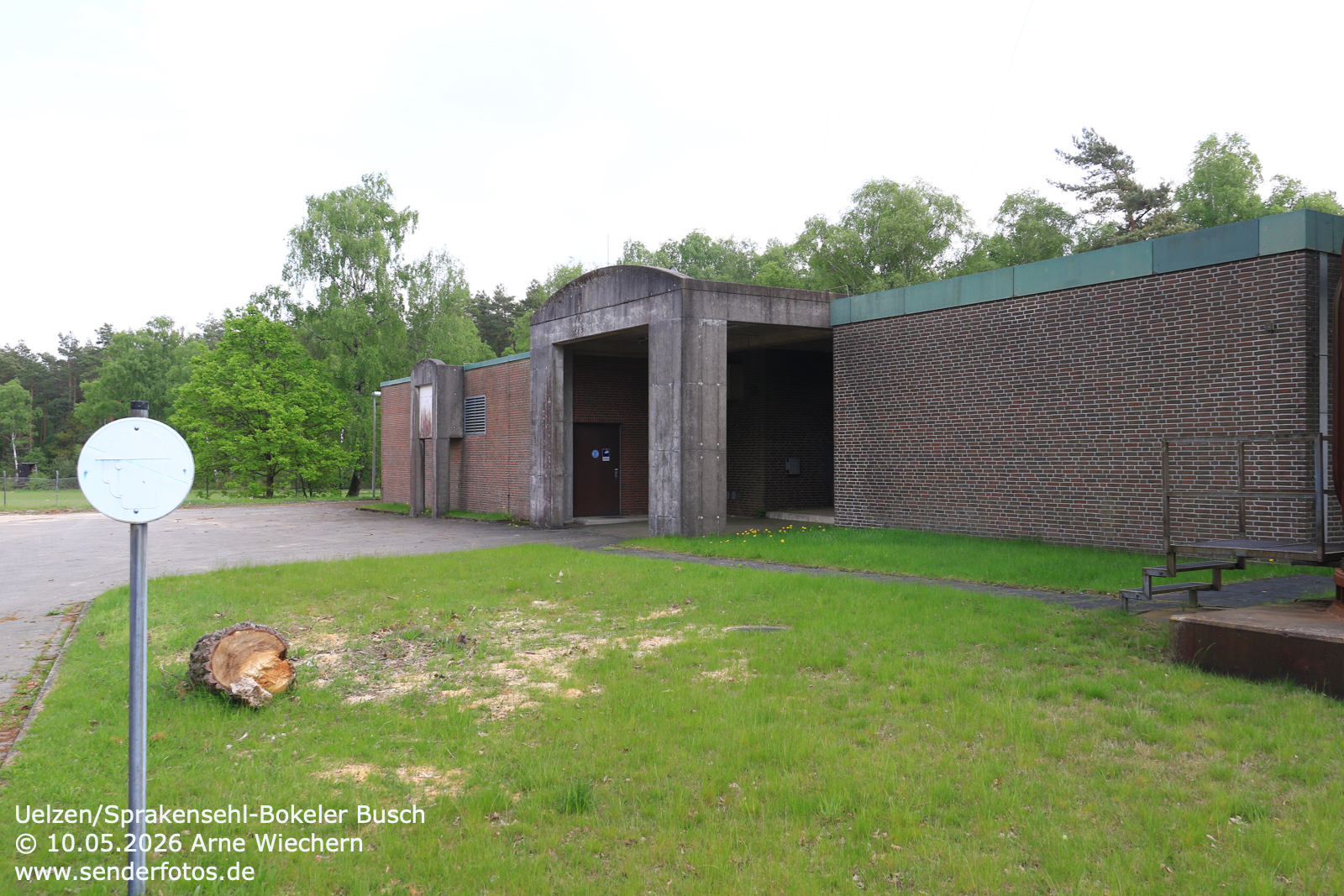

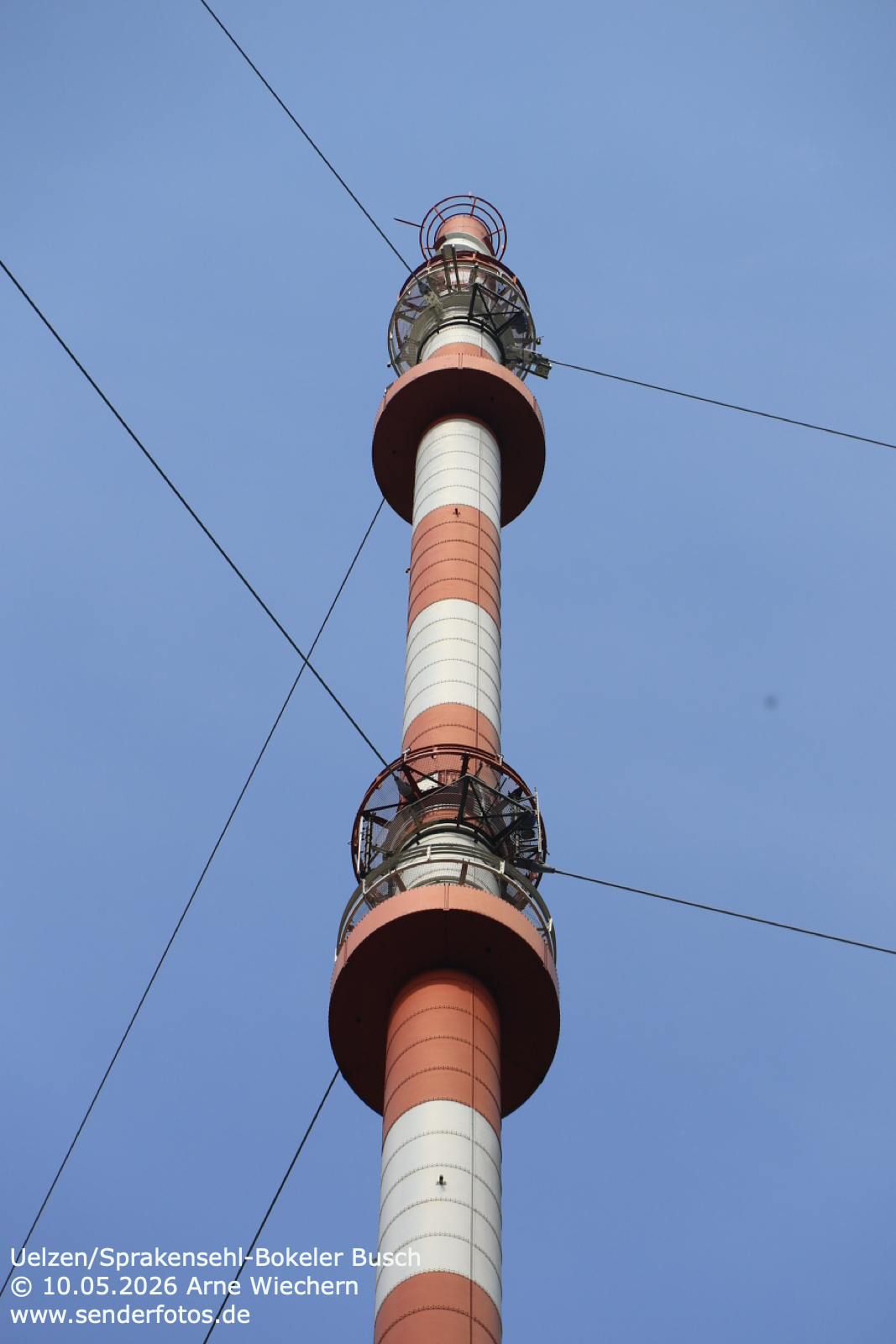

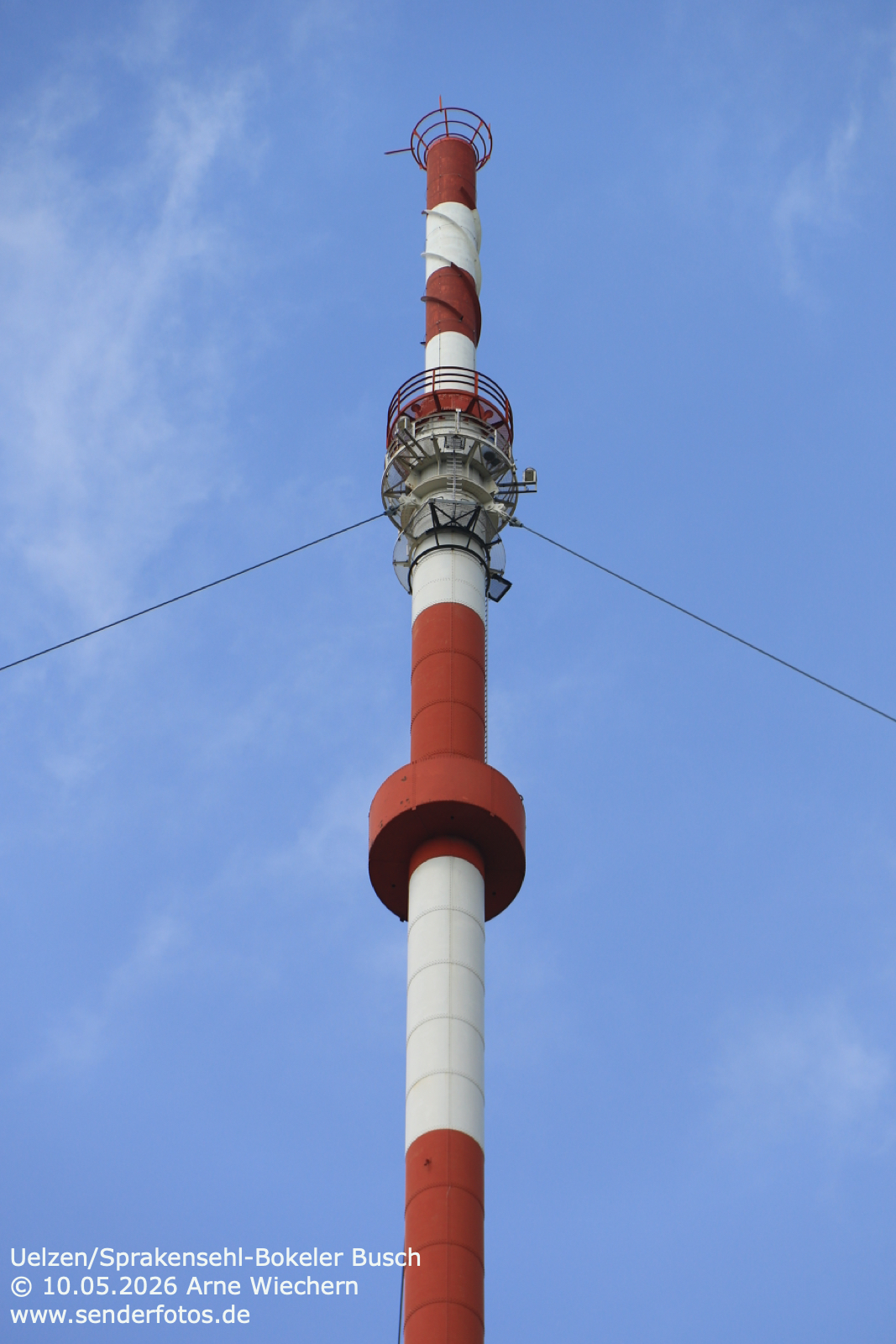

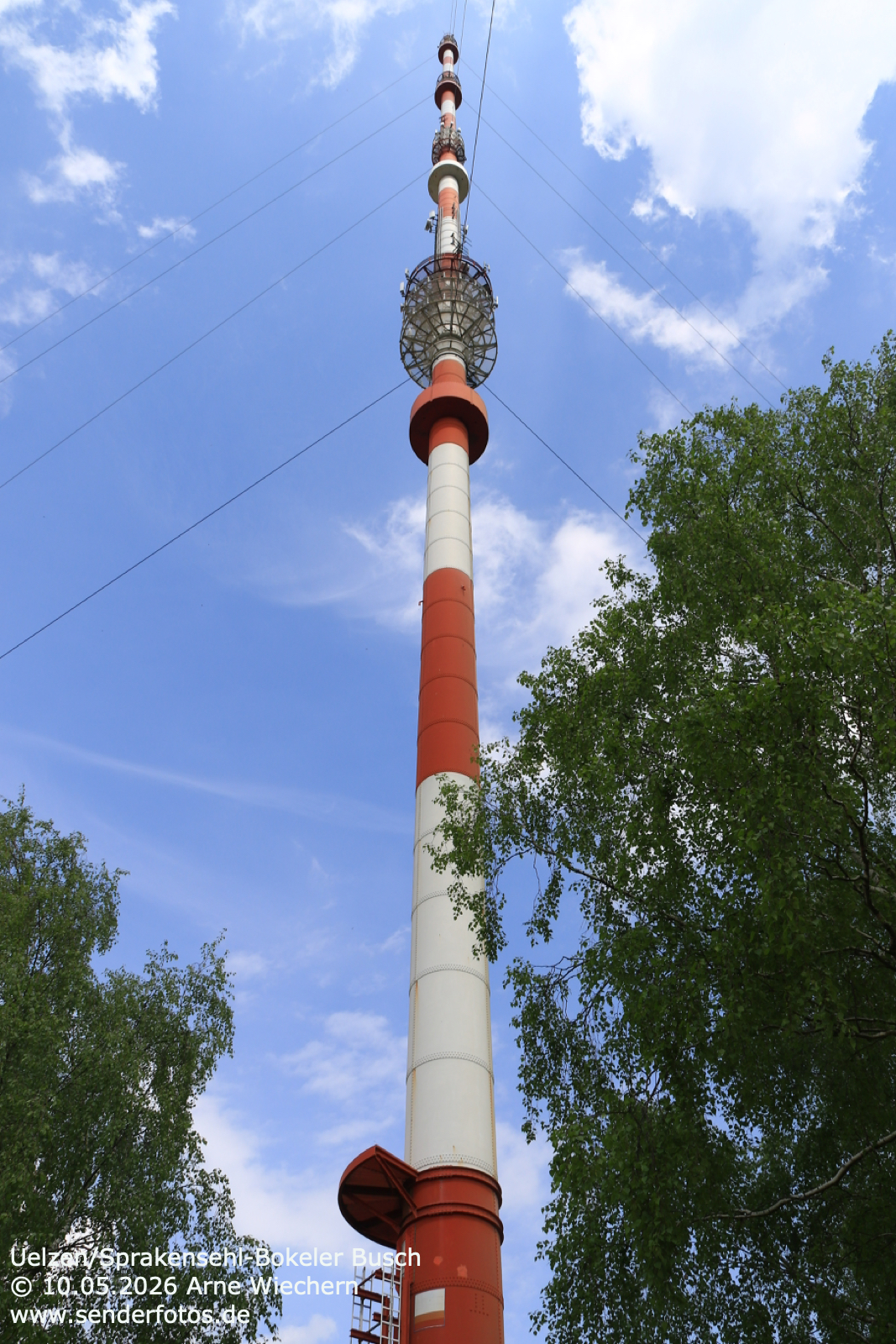

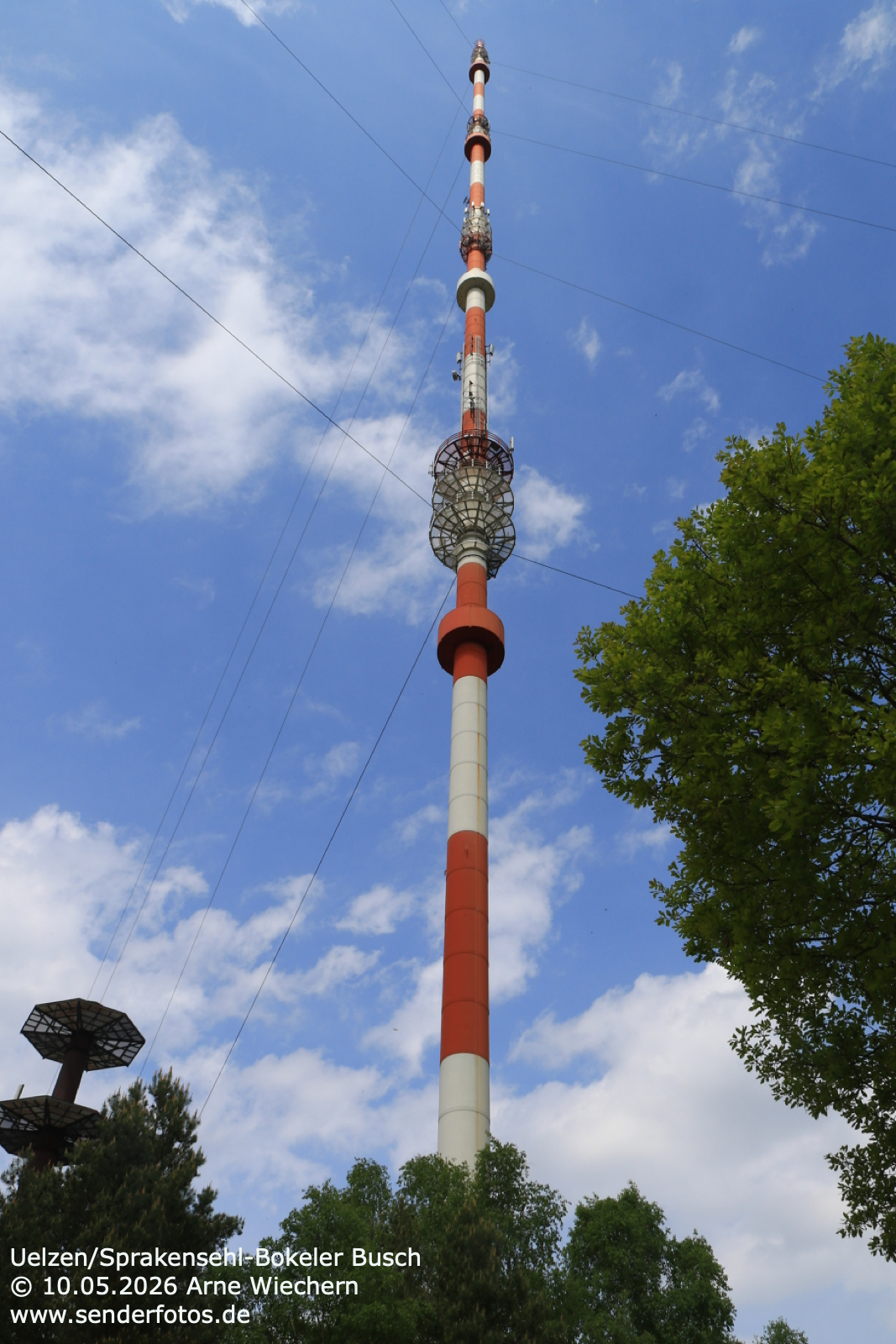

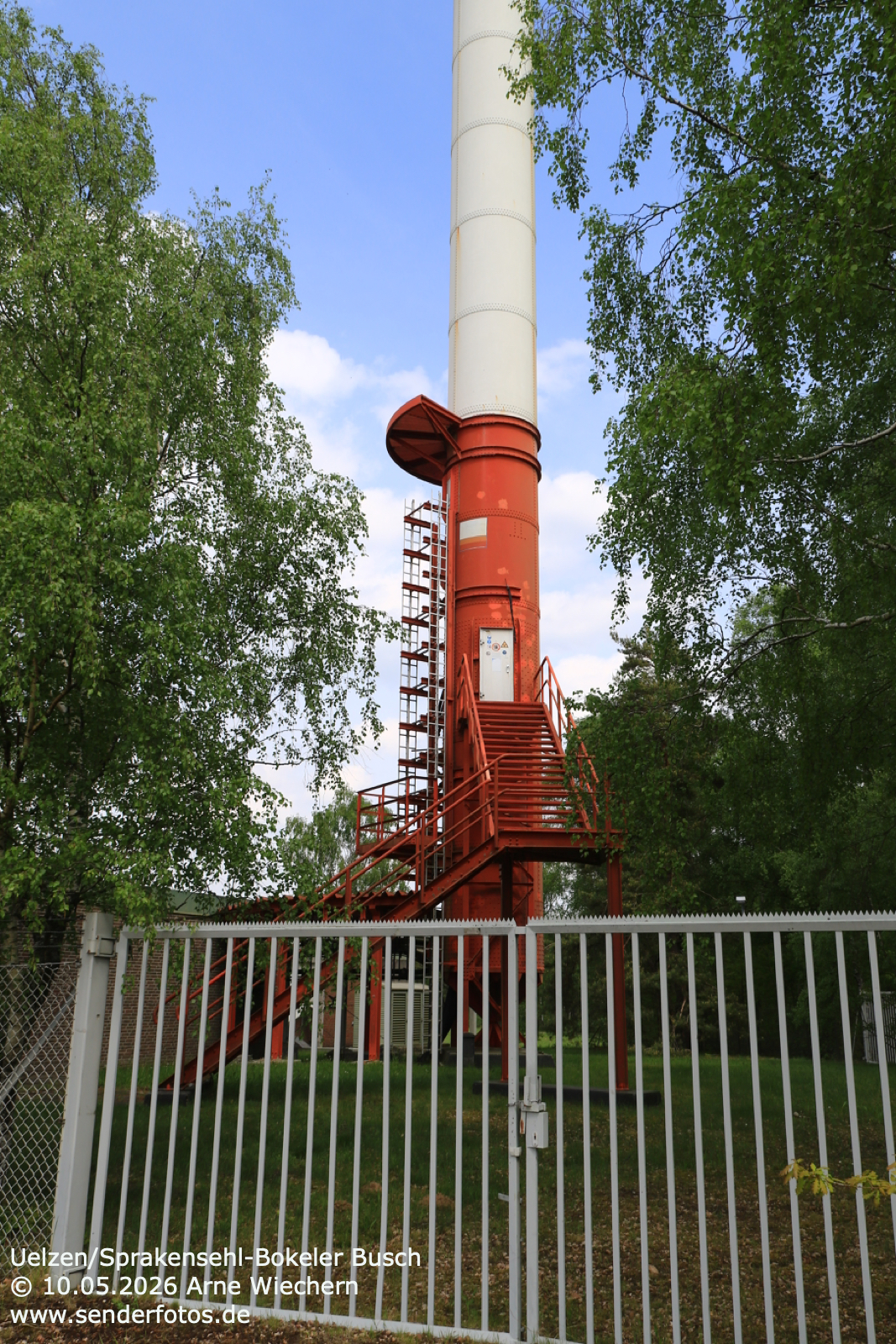

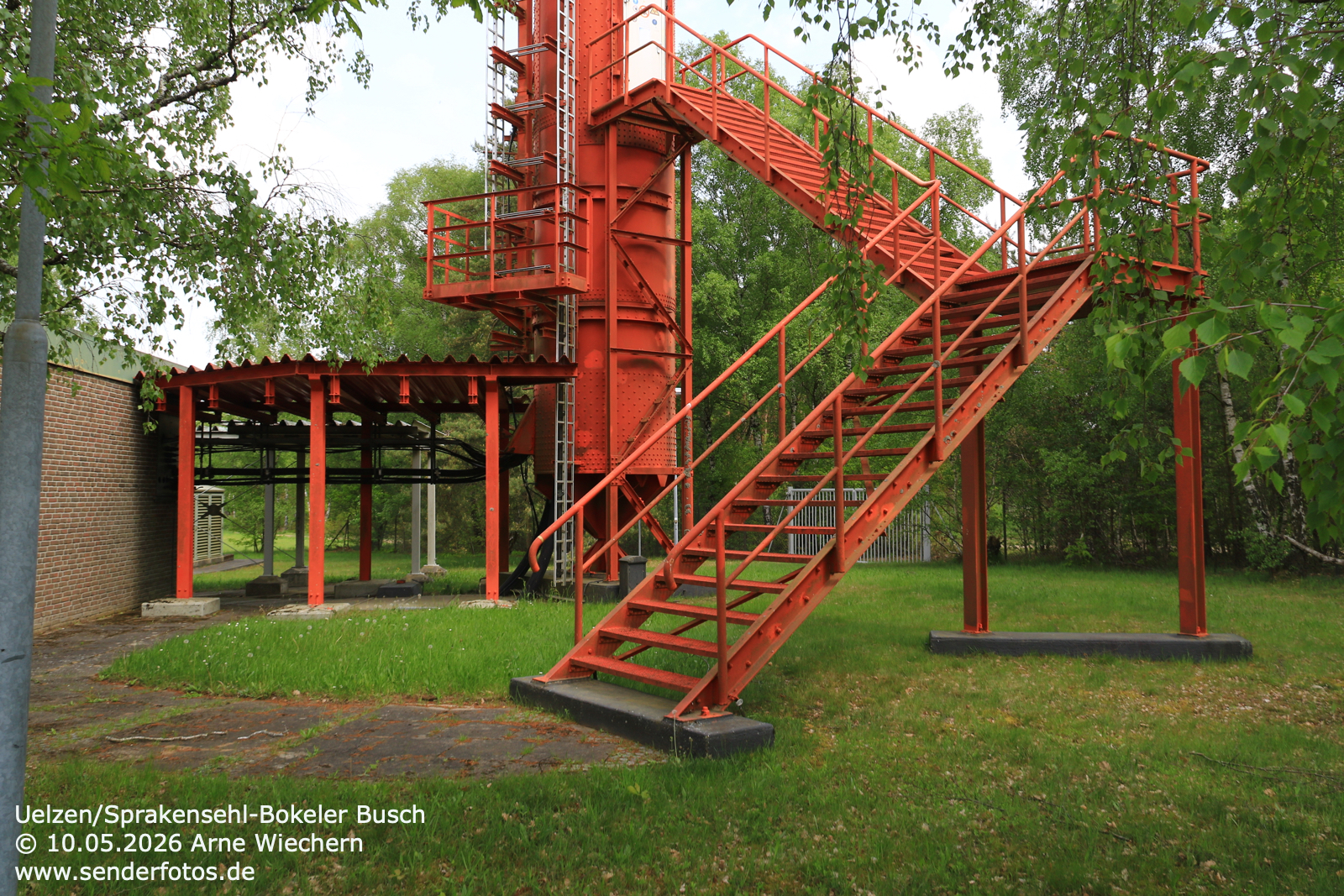

(DFMG) – 05.09.2012: Rund 30 km südlich von Uelzen befindet sich dieser Stahlrohrmast im Besitz der DFMG – auf dem Gelände befindet sich ein weitere stählerner, aber deutlich kleinerer Funkturm. Der Stahlrohrmast war zum Zeitpunkt seiner Fertigstellung im Jahr 1961 mit einer Höhe von 323 m das höchste Bauwerk der Bundesrepublik Deutschland. Er trägt an seiner Spitze Fernseh-Antennen in einem GFK-Zylinder. Bis zum Start von DVB-T diente der Standort als Grundnetzsender für das ZDF (Kanal 27 mit 500 kW) und das NDR-Fernsehen (Kanal 58 mit 400 kW). Seit der Einführung von DVB-T am 13. März 2007 senden das ZDF-mobil-Bouquet auf Kanal 27 (50 kW), das NDR-Bouquet 1 auf Kanal 43 (20 kW) und das NDR-Bouquet 2 auf Kanal 58 (50 kW). Hinzu kam außerdem ein Hörfunksender für den Deutschlandfunk auf 107,5 MHz (0,5 kW). Die Antennen hierfür waren zunächst nicht am Stahlrohrmast montiert. Stattdessen setzte die Telekom die drei Yagi-Antennen auf die untere Plattform des nebenstehenden Zusatzmastes. Bei einem zweiten Besuch im Jahr 2012 waren die UKW-Antennen jedoch zum rot-weißen Stahlrohrmast „umgezogen“. 24.06.2020: Am 21. Mai 2019 wurden die DVB-T-Sender ersatzlos abgeschaltet. Die terrestrische Fernsehversorgung erfolgt nun über die Standorte Dannenberg, Braunschweig, Visselhövede und für die ARD-Bouquets über eine neue Fernsehsendeanlage am Funkturm Uelzen. 31.01.2022: Im DAB+-Modus soll das DR-Deutschland-Bouquet auf Kanal 5C (5 kW) auf Sendung gehen. Ab Frühjahr 2022 soll außerdem das NDR Niedersachsen-Bouquet (Regionalversion Braunschweig) auf Kanal 6C (10 kW) hinzukommen.

Größere Karte anzeigen

Dannenberg/Zernien

20. August 201227. Juli 2021 Arne Wiechern Ein Kommentar

(NDR) – 27.07.2021: Der 258 m hohe NDR-Sendemast südöstlich der Ortschaft Zernien ist seit 1953 in Betrieb, Ausgestrahlt werden heute folgende Hörfunkprogramme im UKW-Bereich: NDR 1 Niedersachen (91,2 MHz/25 kW), NDR 2 (96,4 MHz/25 kW), NDR Kultur (93,3 MHz/10 kW), NDR Info (90,7 MHz/3 kW), N-JOY (94,0 MHz/1 kW), ffn (102,7 MHz/25 kW) und Antenne Niedersachen (106,1 MHz/25 kW). Koordiniert ist weiterhin die Frequenz für Radio Zusa (89,7 MHz/0,5 kW). Im DAB+-Modus sind folgende Multiplexe auf Sendung: DR Deutschland (Kanal 5C/5 kW) und NDR NDS Lüneburg (Kanal 9B/10 kW). Für den Fernsehempfang in der Region werden zwei DVB-T2-Multiplexe ausgestrahlt: ARD regional Niedersachsen (Kanal 32/32 kW) und ARD digital (Kanal 43/32 kW). Bis zum 13. März 2007 war der Sender Dannenberg ein analoger Grundnetzsender für die ARD (Kanal 43/250 kW).

In verschiedenen Publikationen trägt der Sender die Bezeichnung „Hoher Mechtin“ oder „Hohenmechtin“. Der Berg dieses Namens befindet sich allerdings etwa 2 km weiter südlich. Dort in der Nähe wiederum befindet sich der Fernmeldeturm Pampower Berg, der jedoch nie als TV- oder Hörfunksender im Einsatz war.

Größere Karte anzeigen

Lüneburg-Neu Wendhausen

20. August 201210. Mai 2022 Arne Wiechern 6 Kommentare

(DFMG Deutsche Funkturm GmbH) – Lange Zeit wurde von diesem Standort als einziges Hörfunkprogramm Radio ZuSa auf 95,5 MHz mit 1 kW ausgestrahlt. Vor dem Start von DVB-T in der Region sendete auch RTL (Kanal E32, 250W). Mit der Betriebsaufnahme von DVB-T in Hamburg im November 2004 ist der analoge TV-Betrieb abgeschaltet worden. Allerdings wurde mit einigem zeitlichen Abstand der DVB-T-Betrieb an diesem Standort aufgenommen: Das NDR-Bouquet 1 sendete auf Kanal 43 (6,3 kW), das NDR-Bouquet 2 auf Kanal 58 (8 kW), das ZDFmobil-Bouquet auf Kanal 27 (5 kW) und das DVB-T2-Testbouquet im Gleichwellennetz mit Rosengarten auf Kanal Kanal 48 (5 kW). Der Testbetrieb im DVB-T2-Modus hatte am 30.09.2010 begonnen und wurde im März 2012 wieder beendet. 05.09.2012: Seit dem 30.08.2012 ist von diesem Standort auch der Privatsender „Radio 21“ auf 91,9 MHz (0,1 kW) auf Sendung. Mehrere offizielle Listen geben zwar als Standort des Senders „Lüneburg-Kaltenmoor“ an – jedoch wurden seit dem letzten Besuch am FMT Neu Wendhausen neue UKW-Sendeantennen montiert, während es in Kaltenmoor augenscheinlich keinerlei Sendeantennen für den Hörfunk-Bereich gibt. Auch zeigte ein Empfangstest, dass das Signal von diesem FMT kommen muss. 23.08.2013: Seit Mai 2013 ist „DeutschlandRadio Kultur“ auf 97,9 MHz (0,5 kW) auf Sendung. Seit dem 12. August 2013 sendet „N-Joy“ auf 100,1 MHz (0,1 kW). Genutzt wird in beiden Fällen die Antenne in 185 m Höhe, die auch „Radio 21“ verwendet. Im TV-Bereich wurde der DVB-T-Betrieb auf DVB-T2 umgestellt. Ausgestrahlt werden folgenden Bouquets: ARD NDR-HD (Kanal 23/5 kW), NDR-SH HD (Kanal 41/5 kW) und ZDF HD (Kanal 33/5 kW). 10.05.2022: Auch zur Ausstrahlung von DAB+-Signalen wird der Standort inzwischen genutzt. Abgestrahlt werden folgende Multiplexe: DR Deutschland (Kanal 5C/5 kW/seit dem 20.12.2018) und NDR NDS LG (Kanal 9B/4 kW/ seit dem 11.02.2020).

Größere Karte anzeigen

Wedel-Holm/Wittmoor

20. August 201231. Januar 2022 Arne Wiechern Schreib einen Kommentar

(Mess- und Empfangsstation des NDR) – Von diesem Standort wird im UKW-Bereich N-JOY auf 95,6 MHtmit 0,2 kW ausgestrahlt. Auf Bild 1 vom 7. März 2003 stehen noch zwei Sendemasten. Bild 2 vom 27. April 2003 zeigt, daß der dünnere, ältere Mast bereits demontiert worden ist. Die Luftaufnahme (Bild 3) stammt vom 15.09.2003. 31.01.2022: Mehrere Fernsehsender im DVB-T2-Modus wurden zwischenzeitlich in Betrieb genommen. Auf Sendung sind der ARD-NDR HD-Multiplex (Kanal 23/10 kW) und der NDR-SH HD-Multiplex (Kanal 41/10 kW). Ab Sommer 2022 soll der Mast auch zur Ausstrahlung des DAB+-Bouquets des NDR (Regionalversion Norderstedt) auf Kanal 10C genutzt werden. Die Leistung soll 10 kW betragen.
